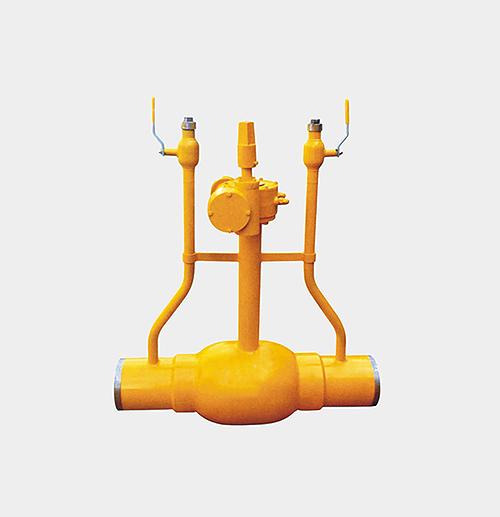

产品型号：Q361F

压力等级：150~300LB,1.6MPa~4.0MPa。

产品规格：2"~36" ,DN50~900mm。

产品材质：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC。

适用温度：-29℃(-20℉)~+200℃(392℉)

连接方式：焊接，对焊。

适用介质：水、石油、天然气及酸碱介质等。

驱动方式：电动、手动、蜗轮驱动、齿轮驱动。

产品材质

1.阀体：碳钢ST37.0，A106-B；20号钢

2.球体：不锈钢304或316

3.阀杆：2Cr13

4.阀杆密封：全氟像胶

5.球体密封：RTFE（PTFE+C）

产品特征

1.通径：DN15~1000

2.压力：PN 16~40

3.工作温度：-29℃~+200℃

4.输气管道焊接球阀适应介质：石油/汽油，液化天然气/液化石油气体, 石油化工，钢铁厂，供热管道等

5.输气管道焊接球阀操作方式：手柄，齿轮（垂直/水平），电动, 涡轮

产品用途

1.城市燃气：燃气输出管道、主干线及各支线供应管道等。

2.集中供热：大型供热设备输出管线、主干线、支线。

3.热交换机：管道及各回路启闭。

4.钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。

5.各种工业设备、各种热处理管道、各种工业煤气和热力管道。

产品性能

1.不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。表面采用喷塑处理技术，光泽美观。不会有外部泄漏等现象。阀体是焊接结构，所以阀门重量轻且易于进行绝缘。安装调节机构，非常简便，操作手柄可以拆下，换向安装。

2.由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。

3.球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。

4.由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。

5.整体式全焊接，等径及变径通道，采用固定球及浮动球，双活塞效应密封系统，自动注入密封剂式轴承。

6.为了防止静电，阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧，可以保持阀门所有零件与阀体的导电，让电流通过区，释放静电。不仅防止火灾，而且防止腐蚀，实现临时性切断，以便及时检修。

7.阀杆防脱功能是因为阀杆受阀内压力影响，总产生脱离的力所以阀杆设计成防脱结构。

8.用低摩擦材料的止推垫圈支撑将压力推向阀杆，使阀杆仅仅起到传递扭矩的作用。
